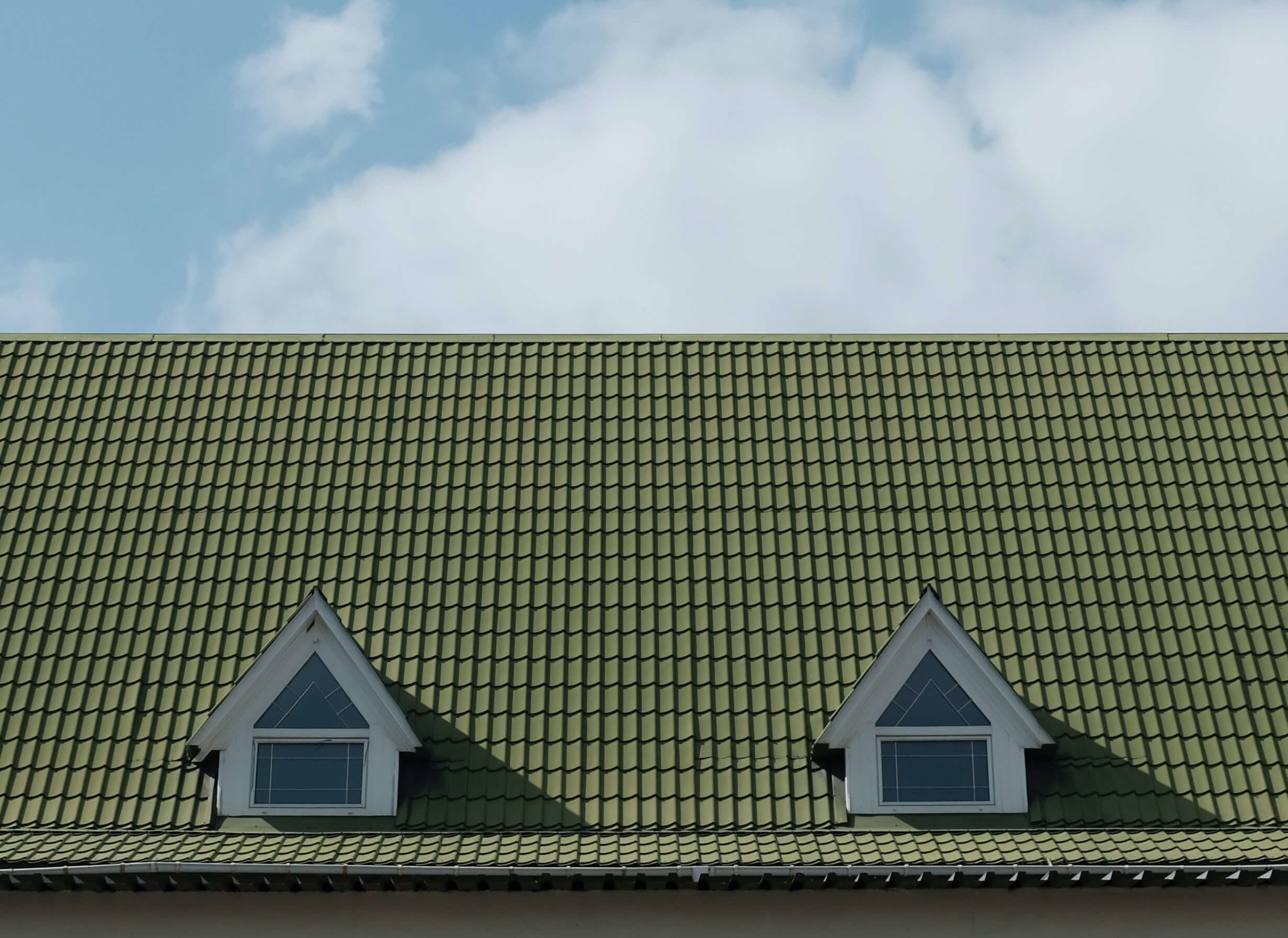

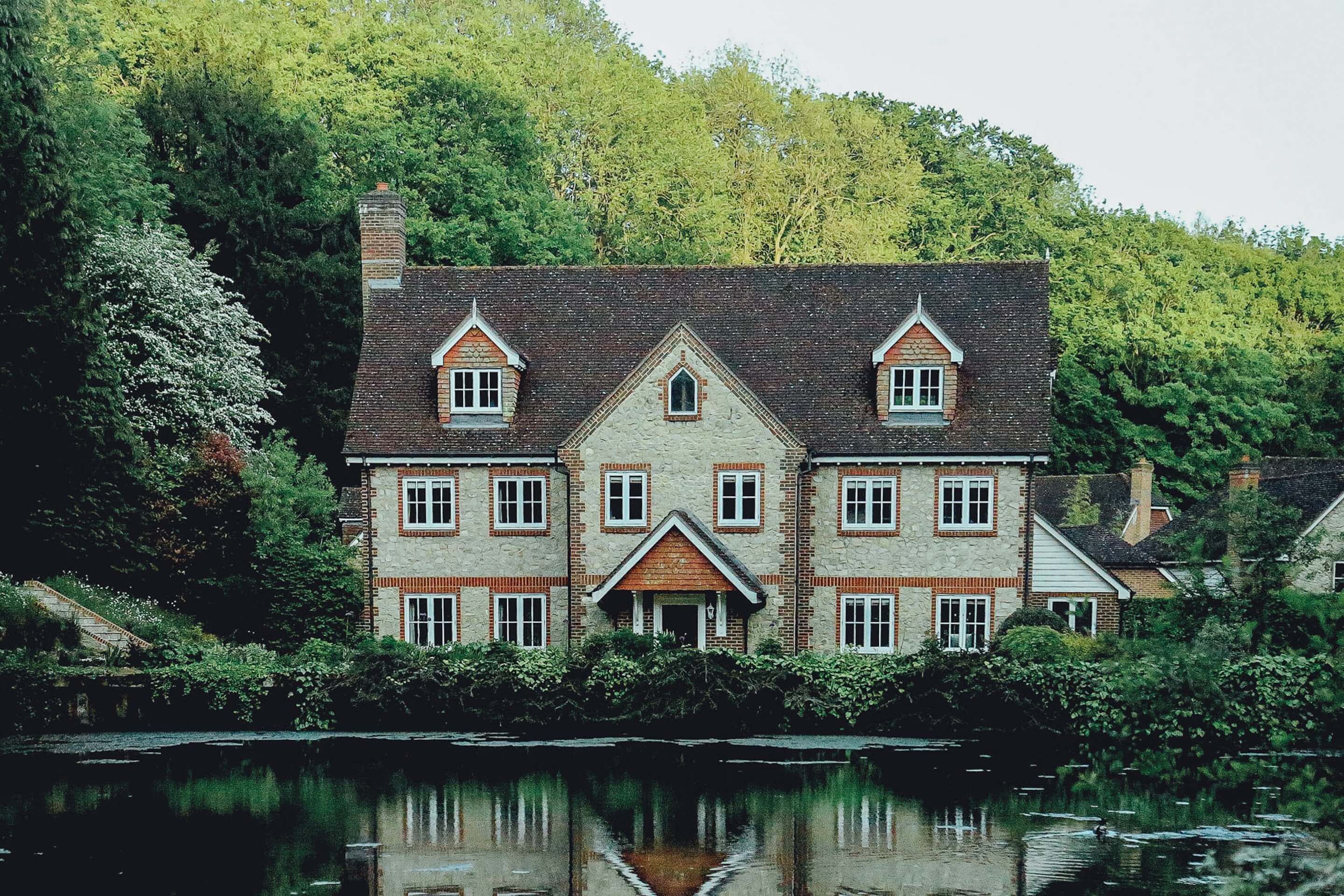

Слуховое окно – весьма интересный элемент кровельной конструкции. Оно крайне функционально, так как обеспечивает мансардное помещение вентиляцией и даёт дополнительный источник освещения. К тому же, правильно подобранное по стилю слуховое окно может стать отличным завершающим штрихом во внешнем облике всего дома. Постройки в старинном стиле со слуховыми окошками выглядят уютно и почти сказочно.
Исторически слуховое окно было известно под самыми разнообразными названиями: петух, шлейф, люкарна. Некоторые используются строителями и архитекторами и сейчас. Первые появившиеся окна служили исключительно для вентиляции, что и привело к названию «слуховое». Прежде слово «слух» обозначало отдушину или отверстие, так что с органами чувств, как кажется сначала, у слуховых окон нет ничего общего.
Если вы решили, что вашему дому необходима крыша со слуховыми окнами, постарайтесь заранее продумать их конструкцию. Правильный выбор нужно сделать ещё на стадии проектирования, ведь окно — это непросто отверстие в поверхности кровли.
Для того чтобы определиться было проще, следует начать знакомство с этим структурным элементом с существующих его разновидностей.
Классификация конструкций
Основой стандартной классификации служат конструктивные особенности слуховых окон. Существуют следующие типы:
- Четырёхугольное с плоской крышей (обеспечивает большой доступ воздушных потоков, солнечного света в пространство на чердаке, устанавливается на кровлях с углом скатов, который не превышает 15 градусов, и оборудуется дополнительной водосточной системой).
- Односкатное четырёхугольное (отличается от предыдущего тем, что крыша над ним имеет наклон, применяется на крышах с больших углом скатов).
- С двухскатной крышей (для максимального освещения мансардных помещений).
- С вальмовой крышей.
- С трапециевидной крышей (часто называют панорамным).
- Треугольное (самый классический тип, широко используемый с давних пор, поэтому в некоторых случаях помогает придать дому элегантный дух старины).
- Полукруглое (иногда называемое «летучая мышь», одна из самых непростых, оригинальных конструкций).
- Стеклянное окно (называется «зенитным фонарём», выглядит необычно и изысканно).
Те окна мансард, которые повторяют наклон ската крыши, нередко выделяют в отдельный тип.
Чаще всего для создания чердачного окна берётся трёхсторонний каркас со скатами под большим наклоном. Как правило, такое окно характеризуется незаглублённым фронтоном, расположенным в той же плоскости, что и основная боковая поверхность здания. Окна данного типа располагаются точно над стенными окнами, что позволяет воспринимать всё здание более цельно.
Недостатком такой конструкции является то, что при использовании подобного каркаса, крутой угол скатов сводит на нет возможность увеличить полезное место. А значит, площадь чердачного помещения, которую можно было бы использовать, почти не увеличивается. Однако высокие эстетические характеристики при использовании на большинстве типов крыш и возможность красиво распланировать чердачное помещение всё-таки являются более серьёзными критериями, с такой точки зрения, треугольное окно – отличный выбор.
Помимо всего прочего, крыша с острым верхом открывает немало возможностей для декорирования. Можно использовать большие, оригинальные рамы, а также применять самые разнообразные оформительские приёмы с дополнительными деталями и элементами.
С практической стороны вопроса, дополнительным плюсом подобного выполнения окна является удобный спуск его кровли к основной, что позволяет избежать затруднений с дополнительной изоляцией по бокам, да и разжелобки не требуют такого усиленного внимания, по сравнению с другими способами. К тому же подобные элементы проще отделать и обеспечить герметичность.
Выполняем слуховое окно на крыше самостоятельно
Начальным шагом создания будет устройство каркаса слухового окна. Оно начинается по завершении возведения стропильной системы и фронтонов. У будущих окон стропила располагаются так, чтобы оставались оконные проёмы, а сами они выполняются сдвоенными. Это необходимо потому, что наличие слуховых окон является немалой нагрузкой на стропильную систему кровли.
Как правило, классический план включает в себя полутораметровые боковые стены, располагаемые по направлению от внешних стен. Каркасы их упираются в потолочные балки под слуховым окном. Так что, закончив создание основных элементов, приступайте к созданию каркаса именно с боковых стен, и только потом переходите к работе над стойками и фронтонными горизонтальными поверхностями.
Итак, нижние части стропильных ног в зоне окна следует обрезать на одном уровне с обшивкой стены. На уровне конька будущего окна монтируются специальные балки-перемычки, расположенные между сдвоенных стропил. Никаких выемок и вырезок в таких стропилах делать нельзя, они ослабляют конструкцию. В качестве крепления рекомендуется применять только особые кронштейны из металла.
Каждый фронтонный каркас нужно тщательно проверить на вертикальность, после чего можно приступать к монтажу конькового бруса над окном. Прибитые на место брусья конька являются заключительным этапом создания каркаса. Можно приступать к обшивке и отделке.
Фронтоны чаще всего обшиваются особой строительной фанерой, устойчивой к воздействию влаги. Плоскость отделки окна должна точно совпадать с плоскостью отделки остального дома.
Важнейшая часть процесса – создание разжелобков. Для треугольного слухового окна свойственны уклоны скатов в шестьдесят четыре градуса, граничащими со скатами основной кровли, которые обычно расположены под углом в сорок, что приводит к необходимости использования необычных разжелобков. Для облегчения задачи, установка разжелобков верхней части слухового окна проходит отдельно от установки нижней.
Для верха используются накосные стропила. На них опираются нарожники, располагаемые под углом в шестьдесят четыре градуса. Измеряется размер разжелобковой балки, её длина, углы её сопряжения с боковыми стенками и коньком.
С помощью отвеса или уровня на пол переносится точка пересечения конька и разжелобка. К углам боковых стен проводятся линии от отмеченного положения, также отмечается линия бруса конька. Так получается проекция конструкции на горизонтальную плоскость. Прямо на ней измеряют полученный между коньком и линией угол, под которым и запиливается края разжелобка. После таких измерений он будет точно совпадать с боковой стеной слухового окна.
Затем, к боковому углу от конька натягивают шнур. Используя угольник, замеряют срез верха стропильной балки, а измерив расстояние между этими точками, можно установить длину разжелобка.
Выполнив все необходимые измерения, можно разметить и разрезать заготовки, а также запилить торцы под нужными углами и расположить их на местах.
Для каждого окна балки будут зеркально-симметричными, с одинаковыми параметрами. Удобнее всего сделать одну балку шаблона и выполнять все остальные по её образцу вместо того, чтобы каждый раз проводить разметку заново.
Работа над нижней половиной конструкции проходит следующим образом. Так как часть конструкции скрывается в этой зоне за боковыми стенками, а значит, снаружи её не видно, устройство нижней части слухового окна и разжелобка в ней можно проводить по более простому плану.
Балка разжелобка располагается поверх кровельной обшивки, концы стропил оконной кровли должны упираться прямо на неё. Чтобы определить верное расположение опорной балки, нужно натянуть от конца стропил до внешнего края фронтона меловой шнур, который оставит после себя линию. Этот след и нужно замерить для вырезания опорной балки. Её боковой срез выполняется под углом в шестьдесят четыре градуса, после чего балка располагается по линии, оставшейся после мелового шнура.
После выполнения всех описанных работ можно переходить к заключительному этапу создания треугольного слухового окна, а именно, к обшивке. Для этого обычно используются специальная водостойкая фанера, продающаяся листами.
Приступать к отделочным работам нужно от конька, расположившись на самом верху. Неразрезанный фанерный лист располагают точно поверху кромки конькового бруса. Остальные элементы располагаются и подгоняются позже.
Насколько вообще необходимо слуховое окно?
Несмотря на все плюсы наличия слуховых окон, у некоторых строителей всё же возникает вопрос о необходимости таких конструкций. Казалось бы, правильно расположенные слои изоляции и без проветривания должны оставаться в хорошем состоянии.
Но это не совсем так. Наличие вентиляционных каналов действительно важно для целостности кровельной системы. Какой бы хорошей ни была изоляция в нижних комнатах, часть тепла окажется на чердаке. Если нет вентиляции, тепло остывает и остаётся в помещении в виде конденсата.
Отсутствие освещения на чердаке приводит к появлению плесени и насекомых. Независимо от того, как часто вы убираете, вам не придётся долго ждать пауков под крышей где отсутствуют слуховые окна. Что касается ветровой нагрузки на дом, сильный шторм в чрезвычайной ситуации скорее разбил бы окна вместо того, чтобы сломать крышу. Если нет окон, кровля пострадает гораздо больше, потому что нечем будет уравновесить воздействие.
Итоги: Итак, важность слуховых окон для чердачного помещения очевидна. С практической стороны оно обеспечивает движение воздуха и дает больше света, а с эстетической, придаёт дому более изысканный и уютный вид.
Создавая его самостоятельно, лучше всего выбрать модель с треугольной конструкцией. Несмотря на то что с её помощью нельзя значительно увеличить полезную площадь мансарды, наличие освещения и вентиляции, а также более удобная конструкция являются серьёзными доводами в пользу такого выбора.
Следуя несложной инструкции, вы выполните слуховое окно правильно и красиво. Ваша кровля будет защищена от влияния застоявшегося воздуха, да и внешний вид результата будет радовать как снаружи дома, так и изнутри.
