Слуховое окно на крыше: как сделать без протечек

1. Что такое слуховое окно и его назначение
2. Как выбрать оптимальную конструкцию
3. Пошаговая технология монтажа
4. Распространенные ошибки при установке

Слуховое окно – важный элемент мансардной кровли, обеспечивающий естественное освещение и вентиляцию подкровельного пространства. Правильная установка с соблюдением технологии гидроизоляции гарантирует долговечность конструкции и защиту от протечек.

Что такое слуховое окно и его назначение

Определение и функции

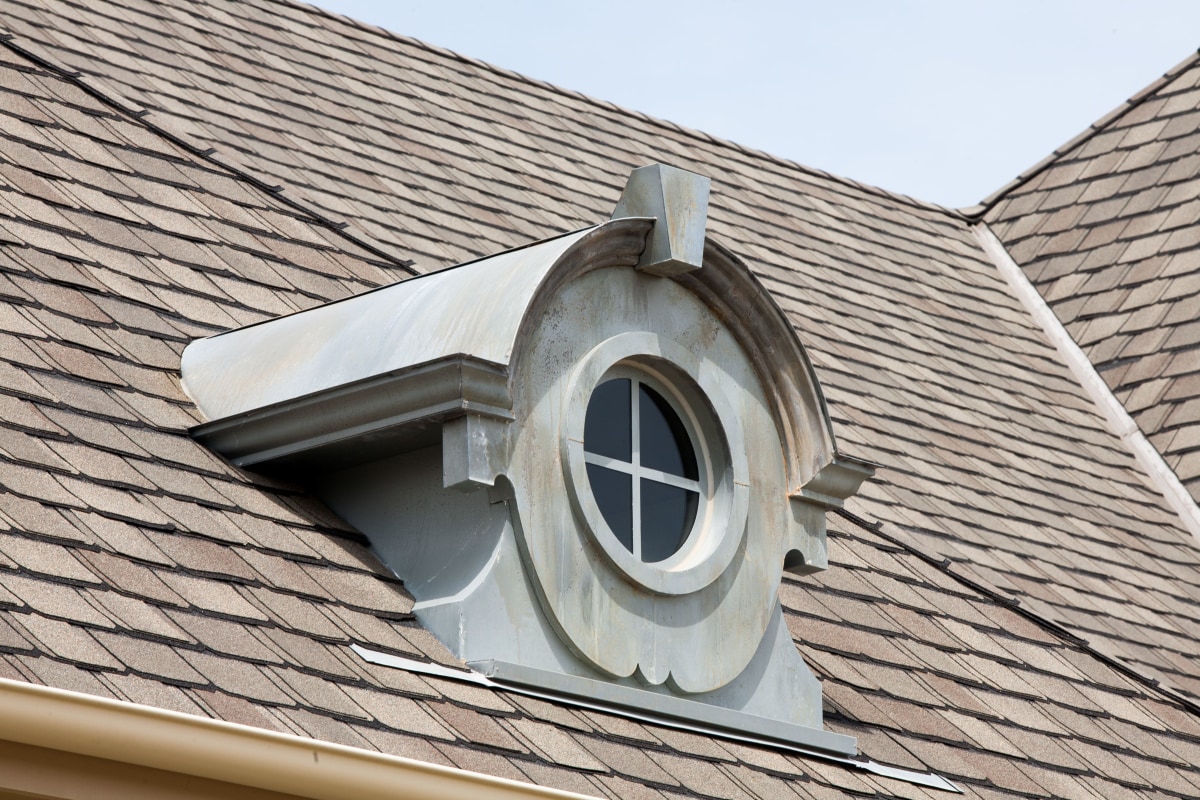

Слуховое окно – это конструктивный элемент кровли, представляющий собой остекленный проем в плоскости ската крыши. В отличие от мансардных окон, которые монтируются непосредственно в скат, слуховое окно имеет собственную кровельную конструкцию.

Основные функции:

• Освещение: обеспечивает естественный свет на чердаке или мансарде
• Вентиляция: создает условия для воздухообмена и снижения влажности
• Доступ на крышу: обеспечивает безопасный выход для обслуживания кровли
• Эстетика: улучшает архитектурный облик здания
• Безопасность: служит аварийным выходом при пожаре

Конструктивные особенности

Слуховое окно состоит из следующих элементов:

• Оклад: металлический короб, интегрированный в кровлю
• Рама: несущая конструкция окна
• Створки: открывающиеся элементы с остеклением
• Фартук: гидроизоляционная система примыкания к кровле
• Откосы: внутренняя отделка проема

Отличия от обычных окон

• Угол установки: слуховое окно повторяет уклон кровли, в то время как обычное окно устанавливается вертикально
• Гидроизоляция: требует особой системы примыкания к кровельному покрытию
• Конструкция: имеет усиленный каркас для восприятия ветровых и снеговых нагрузок
• Теплоизоляция: повышенные требования к утеплению откосов и примыканий

Как выбрать оптимальную конструкцию

1. Материал изготовления

• Дерево:
  • Преимущества: экологичность, низкая теплопроводность, ремонтопригодность
  • Недостатки: требует регулярной обработки антисептиками, чувствителен к влаге
  • Рекомендации: использовать древесину хвойных пород (сосна, лиственница) с влажностью не более 12%
• ПВХ (пластик):
  • Преимущества: долговечность, устойчивость к влаге, не требует покраски
  • Недостатки: температурное расширение, возможна деформация при сильном нагреве
  • Рекомендации: выбирать профили с армированием и многокамерной структурой
• Алюминий:
  • Преимущества: прочность, легкость, коррозионная стойкость
  • Недостатки: высокая теплопроводность, требует терморазрыва
  • Рекомендации: использовать с термомостом для предотвращения мостиков холода

2. Размер и расположение

• Минимальные размеры: ширина 80 см, высота 60 см (для обеспечения эвакуации)
• Оптимальное соотношение: площадь остекления должна составлять 10-15% площади пола мансарды
• Расположение по высоте: нижний край на уровне 90-120 см от пола
• Расположение по скату: не ближе 50 см от конька и карниза

3. Форма и конструктив

• Для двускатных крыш: оптимальны щипцовые или вальмовые конструкции
• Для вальмовых крыш: предпочтительны вальмовые или люкарны
• Для плоских крыш: зенитные или купольные окна
• Для сложных конфигураций: комбинированные решения

4. Способ открывания

• Поворотный:
  • Преимущества: удобство мытья, хорошая вентиляция
  • Недостатки: требует свободного пространства перед окном
• Откидной (гильотинный):
  • Преимущества: экономия места, безопасное проветривание
  • Недостатки: сложность мытья наружной поверхности
• Раздвижной:
  • Преимущества: компактность, современный дизайн
  • Недостатки: сложная конструкция, возможны проблемы с уплотнением

5. Теплоизоляционные характеристики

• Требования по ГОСТ: сопротивление теплопередаче R ≥ 0,6 м²·°C/Вт
• Стеклопакет: минимум двухкамерный с энергоэффективным стеклом
• Уплотнители: силиконовые или EPDM, не менее 2 контуров уплотнения
• Терморазрыв: обязательный элемент для металлических конструкций

Пошаговая технология монтажа

Этап 1: Подготовительные работы

1. Проектирование:
   • Определение места установки с учетом стропильной системы
   • Расчет размеров проема с запасом 3-5 см для монтажа
   • Выбор типа гидроизоляции в зависимости от кровельного материала
2. Подготовка инструментов и материалов:
   • Основной инструмент: ножовка, стамеска, уровень, шуруповерт, перфоратор
   • Гидроизоляция: мембраны, уплотнительные ленты, герметик
   • Крепеж: оцинкованные саморезы, кляммеры, дюбели
3. Усиление стропильной системы:
   • Установка дополнительных стропил по краям проема
   • Монтаж горизонтальных перемычек сверху и снизу проема
   • Проверка прочности конструкции расчетным путем
4. Разметка проема:
   • Нанесение контуров будущего окна с учетом уклона кровли
   • Проверка диагоналей для обеспечения прямоугольности
   • Разметка мест крепления оклада и рамы

Этап 2: Монтажные работы

1. Вырезание проема:
   • Аккуратное выпиливание кровельного материала по разметке
   • Удаление утеплителя и пароизоляции в зоне проема
   • Обработка торцов антисептиком и огнезащитным составом
2. Установка оклада:
   • Монтаж нижнего элемента оклада с подложкой из гидроизоляционной мембраны
   • Установка боковых элементов с нахлестом на нижний элемент
   • Крепление верхнего элемента с заведением под кровельное покрытие
3. Гидроизоляция примыканий:
   • Укладка подкладочного ковра с нахлестом 15-20 см на оклад
   • Проклейка стыков бутилкаучуковой лентой
   • Обработка периметра силиконовым герметиком
4. Монтаж рамы:
   • Установка рамы в оклад с выравниванием по уровню
   • Крепление через монтажные отверстия с использованием термокомпенсаторов
   • Заполнение зазоров монтажной пеной с низким коэффициентом расширения
5. Установка створок и фурнитуры:
   • Монтаж створок с регулировкой зазоров
   • Установка ручек, замков и вентиляционных клапанов
   • Проверка работы механизмов открывания

Этап 3: Финишные работы

1. Утепление откосов:
   • Укладка утеплителя (минвата или ЭППС) толщиной 50-100 мм
   • Монтаж пароизоляционной пленки
   • Обшивка откосов влагостойким гипсокартоном или деревянными панелями
2. Внутренняя отделка:
   • Установка наличников и отливов
   • Шпаклевка и финишная покраска
   • Установка подоконника (при необходимости)
3. Наружная отделка:
   • Монтаж водосточных отливов
   • Установка декоративных элементов
   • Обработка защитными составами (для деревянных элементов)

Этап 4: Контроль качества

1. Визуальный осмотр:
   • Проверка равномерности зазоров по периметру рамы
   • Контроль качества гидроизоляционных работ
   • Оценка плотности прилегания створок
2. Тестирование:
   • Проверка работы механизмов открывания
   • Тест на герметичность (поливание водой из шланга)
   • Замер сопротивления теплопередаче (тепловизором)

Распространенные ошибки при установке

Заключение и рекомендации

1. Правильный выбор конструкции – основа долговечности. Учитывайте тип кровли, климатические условия и назначение помещения.
2. Качественная гидроизоляция – залог отсутствия протечек. Используйте современные мембраны и уплотнительные ленты, строго соблюдайте технологию монтажа.
3. Профессиональный монтаж – важнее экономии на материалах. Доверяйте установку только опытным специалистам с хорошими рекомендациями.
4. Регулярное обслуживание продлит срок службы окна. Ежегодный осмотр, очистка водостоков и смазка фурнитуры обязательны.
