Что такое цементация грунта и зачем она нужна

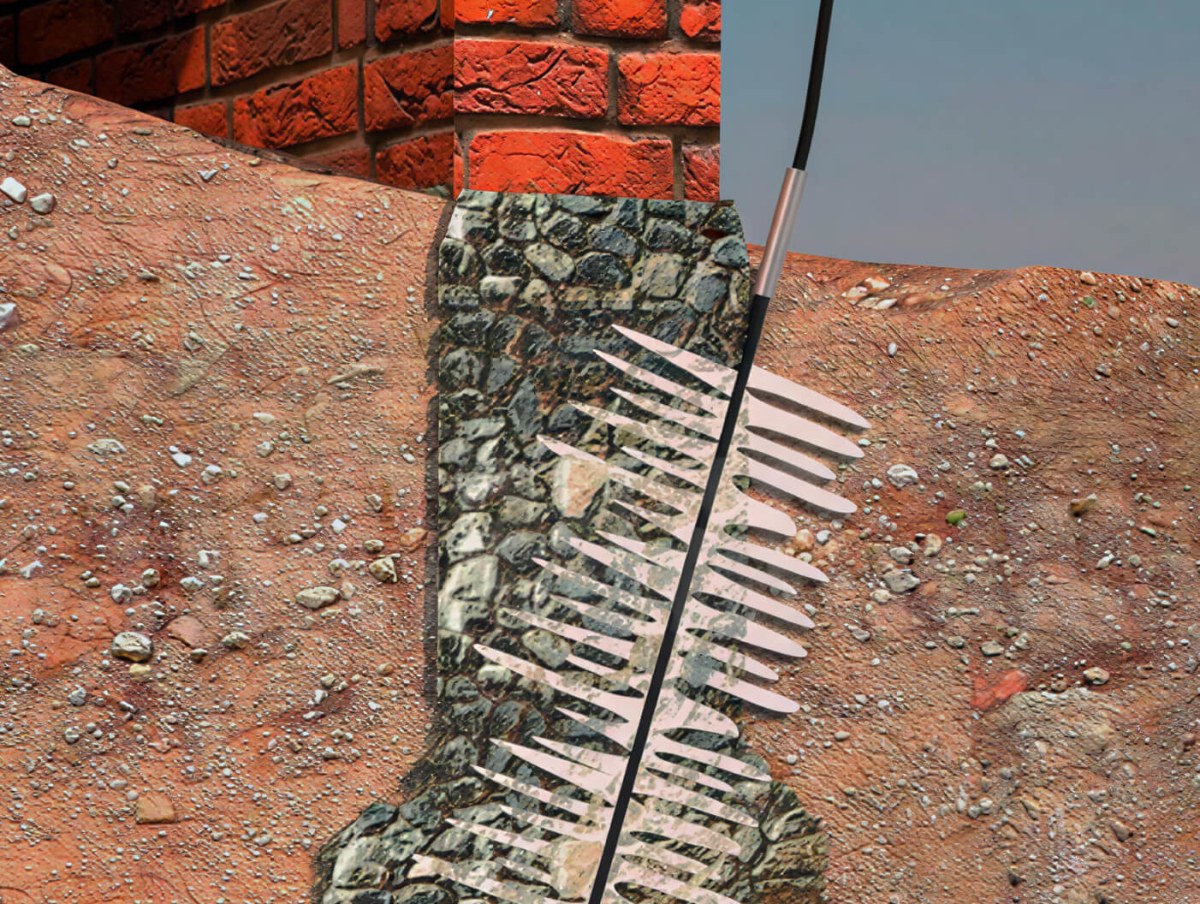

Цементация грунта - это инъекционный метод укрепления слабых, нестабильных почв. Суть технологии заключается в нагнетании под давлением цементного раствора (тампонажного раствора) в толщу земли через специальные скважины. Раствор заполняет пустоты, трещины и поры, после чего затвердевает и превращает рыхлый грунт в монолитный и прочный массив.
Этот метод незаменим при строительстве на проблемных участках, а также для ремонта и усиления существующих фундаментов. Он позволяет предотвратить просадки, увеличить несущую способность основания и защитить сооружение от разрушения.
Ключевые термины:
- Инъекционный раствор: рабочая смесь, в основе которой лежит портландцемент, вода и часто химические добавки (пластификаторы, ускорители, антифризы) для придания ей необходимых свойств.
- Инъектор (инъекционная труба): перфорированная труба, которая устанавливается в скважину и служит для подачи раствора в грунт на заданной глубине.
- Нагнетание: процесс принудительной подачи раствора в грунт с помощью насосного оборудования под контролируемым давлением.
- Грунтовый массив: объем грунта, который планируется укрепить в результате работ.
- Контроль качества: комплекс мероприятий, включающий мониторинг параметров нагнетания и последующие испытания для подтверждения достижения проектных характеристик укрепленного грунта.
Как выбрать подходящую технологию: ключевые факторы
Эффективность цементации напрямую зависит от правильного выбора технологии и материалов. При планировании работ необходимо учесть:
- Тип и состояние грунта. Это главный фактор. Для песчаных грунтов нужна низковязкая смесь, чтобы проникнуть в поры. Для глинистых - возможно, потребуется технология разрыва грунта для создания каналов. Торфяники и высокоорганические грунты требуют специальных составов и подходов.
Пример: На глинистых грунтах с низкой водопроницаемостью используют силикатизацию (раствор жидкого стекла) или создают искусственные трещины гидроразрывом под высоким давлением.
- Проектная нагрузка от сооружения. Вес здания, тип фундамента и конструктивные особенности определяют, какую прочность должен иметь укрепленный слой. Чем выше нагрузка, тем плотнее ставятся инъекторы и выше марка используемого цемента.
- Гидрогеологические условия. Уровень и направление движения грунтовых вод критически важны. Быстрый ток воды может вымыть цемент из раствора до его схватывания. В таких случаях применяют быстротвердеющие цементы или двухкомпонентные растворы.
- Глубина и объем укрепления. Технология работ и выбор оборудования (мощность насоса, длина инъекторов) зависят от того, на какой глубине находится слабый слой и какой объем грунта необходимо обработать.
- Экономическая целесообразность. Стоимость цементации может варьироваться. Важно сопоставить бюджет работ с получаемым эффектом и альтернативными методами укрепления (например, заменой грунта или устройством свайного поля).
Нормативная база и основные параметры
Работы по укреплению грунтов регламентируются следующими документами:
- СП 291.1325800.2017 «Конструкции грунтоцементные армированные. Правила проектирования»
- СП 22.13330.2016 «Основания зданий и сооружений»
- СП 45.13330.2017 «Земляные сооружения, основания и фундаменты»
- ГОСТ 25100–2011 «Грунты. Классификация»
Ориентировочные параметры технологии:
- Глубина укрепления: от 3 до 20-30 метров и более
- Расход цемента: 100-500 кг на 1 м³ укрепляемого грунта (зависит от пористости)
- Давление нагнетания: от 0,2 до 5,0 МПа (определяется типом грунта)
Технология укрепления грунта: от подготовки до контроля
Процесс цементации - это комплексная работа, требующая точности на каждом этапе.
Этап 1: Подготовка и проектирование
На этом этапе выполняются критически важные работы:
- Инженерно-геологические изыскания. Проводятся бурение скважин, отбор проб грунта и их лабораторные исследования. Это позволяет определить тип грунта, его пористость, прочность и химический состав.
- Проектирование. На основе данных изысканий разрабатывается проект укрепления. В нем определяется сетка расположения инъекторов (шаг, схема), глубина их заложения, состав и рецептура раствора, а также требуемое давление нагнетания.
- Подготовка площадки. Территория расчищается, размечается план расположения инъекционных скважин.
Этап 2: Реализация работ
Непосредственно процесс инъецирования:
- Бурение скважин. В соответствии с проектом бурятся скважины под инъекторы. Диаметр обычно составляет 100-150 мм.
- Монтаж инъекторов. В скважины опускаются перфорированные трубы (инъекторы). Пространство вокруг трубы у устья скважины герметизируется (глиняным замком или специальной смесью), чтобы раствор не выходил на поверхность.
- Приготовление и нагнетание раствора. В смесителе готовится цементный раствор заданной консистенции. С помощью насоса высокого давления раствор подается в инъекторы. Процесс ведется "снизу-вверх" или послойно, с постоянным контролем давления и объема закачиваемой смеси по манометрам и счетчикам.
Пример расчета расхода: Укрепляем слой на глубине 5 м. Проектом предусмотрена сетка инъекторов с шагом 2x2 м. Радиус закрепления одного инъектора - 1 м. Объем цилиндра грунта вокруг одного инъектора: V = π × R² × h ≈ 3,14 × 1² × 5 = 15,7 м³. Если пористость грунта 25%, то теоретический объем пор для заполнения раствором составит 15,7 × 0,25 = 3,9 м³. Реальный расход раствора будет немного выше за счет заполнения трещин и расхождения массива.
Этап 3: Контроль качества
Проверка результатов - залог надежности:
- Контроль в процессе работ. Ведется журнал нагнетания, где фиксируется давление, расход и время для каждой скважины. Резкие падения давления могут указывать на наличие крупных пустот или каналов.
- Испытания после завершения. Через 28 суток (набор прочности бетоном) из контрольных точек бурятся скважины и отбираются образцы укрепленного грунта (керны). В лаборатории их испытывают на сжатие для проверки соответствия прочности проектным значениям.
- Геофизические методы. Для оценки сплошности и однородности укрепленного массива могут применяться георадарное зондирование или сейсморазведка.
Ошибки, которые могут свести на нет всю работу
Ошибка №1: Неправильный подбор состава раствора. Слишком густая смесь не проникнет в мелкие поры, а слишком жидкая - будет вымыта грунтовыми водами или даст низкую прочность.
Последствия: Грунт не получит требуемой прочности, деньги будут потрачены впустую. Фундамент продолжит проседать.
Ошибка №2: Недостаточное давление нагнетания. Давление ниже проектного не позволит раствору заполнить весь объем пор и трещин, оставляя слабые зоны в массиве.
Последствия: Неравномерное укрепление, наличие "карманов" слабого грунта, что приводит к неравномерной осадке здания.
Ошибка №3: Отсутствие должного контроля. Проведение работ без фиксации параметров, без последующего отбора проб и испытаний.
Последствия: Полная неопределенность в качестве выполненных работ. Фактическая прочность грунта может оказаться гораздо ниже расчетной, что создаст скрытую угрозу для здания.
Подводим итоги: когда и как применять цементацию
Цементация - это мощный инструмент для решения сложных геотехнических задач, но он требует профессионального подхода. Ключ к успеху лежит в трех плоскостях:
- Точная диагностика. Нельзя укрепить то, чего не знаешь. Качественные геологические изыскания - это основа проекта.
- Грамотное проектирование. Правильный выбор технологии, материалов и параметров работ на основе данных диагностики.
- Строжайший контроль. Мониторинг процесса и обязательная проверка результата лабораторными испытаниями.
Практический совет: Цементация - не универсальный метод. Он плохо работает на сильно сжимаемых, заторфованных и заиленных грунтах без предварительной подготовки. Если у вас есть сомнения, лучше проконсультироваться с опытным геотехником, который поможет оценить применимость метода для вашего участка.
Для более глубокого изучения темы рекомендуем ознакомиться с указанными выше нормативными документами и специализированной литературой по инъекционным технологиям в строительстве.
